Biến tần cẩu trục – Giải pháp nâng cao hiệu suất và độ an toàn

Trong các nhà máy sản xuất, kho vận, cảng biển hay ngành cơ khí chế tạo, cẩu trục là thiết bị không thể thiếu để nâng hạ và di chuyển hàng hóa có tải trọng lớn. Tuy nhiên, nếu động cơ vận hành theo phương pháp khởi động trực tiếp, hệ thống thường xuất hiện tình trạng giật tải, rung lắc, tiêu hao nhiều điện năng và làm giảm tuổi thọ thiết bị.

Đó là lý do biến tần cẩu trục ngày càng được ứng dụng rộng rãi. Thiết bị này giúp điều khiển tốc độ động cơ chính xác, giảm tải cho hệ thống cơ khí, tối ưu điện năng và nâng cao độ an toàn trong quá trình vận hành.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu:

Biến tần cho cầu trục là gì?
Vì sao nên sử dụng biến tần trong hệ thống nâng hạ?
Những tiêu chí quan trọng khi lựa chọn biến tần.
Top 3 dòng biến tần Yaskawa phù hợp cho cẩu trục hiện nay.

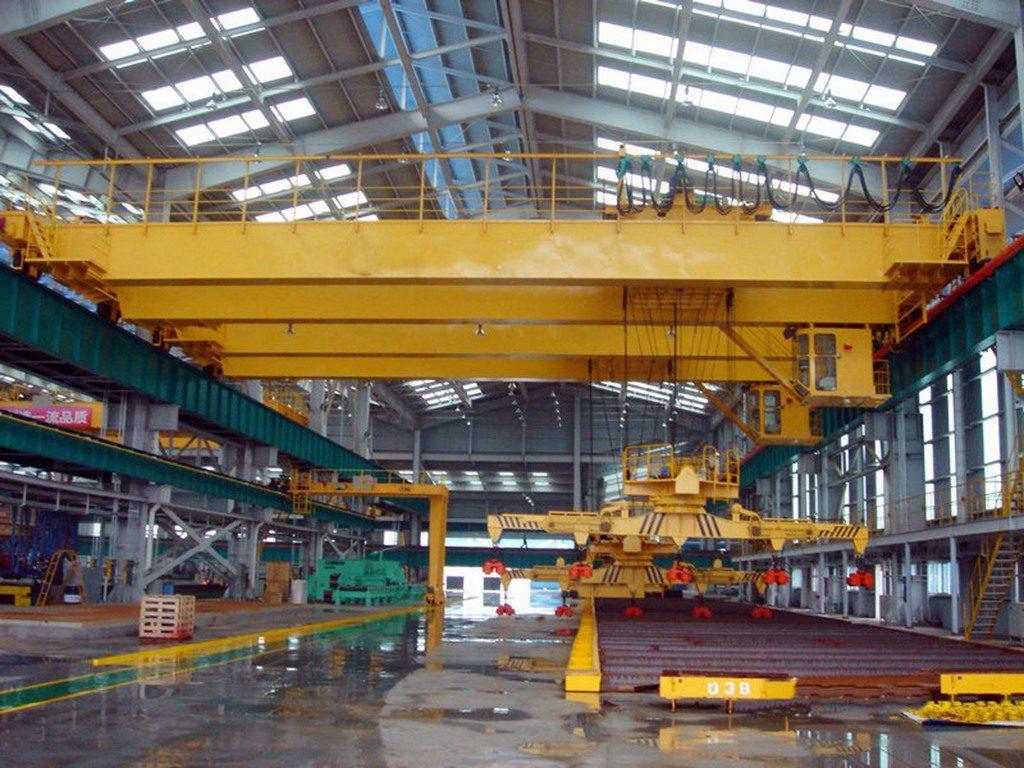

Cẩu trục là gì?

Cẩu trục (Overhead Crane) là hệ thống nâng hạ được lắp đặt trên ray hoặc dầm thép, cho phép vận chuyển vật liệu theo nhiều hướng trong phạm vi nhà xưởng hoặc kho bãi. Thiết bị được sử dụng phổ biến trong các ngành thép, cơ khí, logistics, xi măng, đóng tàu và cảng biển.

Một hệ thống cẩu trục thường bao gồm:

Dầm chính (Main Girder): Chịu toàn bộ tải trọng của hệ thống.
Xe con (Trolley): Di chuyển ngang trên dầm chính.
Cơ cấu nâng hạ (Hoist): Bao gồm động cơ, hộp số, tang cuốn và cáp hoặc xích.
Tủ điều khiển: Điều khiển toàn bộ quá trình vận hành và bảo vệ hệ thống.

Tùy theo nhu cầu sử dụng, cẩu trục có thể được thiết kế với tải trọng từ vài trăm kilogram đến hàng trăm tấn.

Vì sao nên sử dụng biến tần cho cẩu trục?

So với phương pháp điều khiển truyền thống, việc sử dụng biến tần cho hệ thống cẩu trục mang lại nhiều lợi ích cả về kỹ thuật lẫn chi phí vận hành.

Điều khiển tốc độ chính xác

Biến tần cho phép điều chỉnh tốc độ động cơ theo từng giai đoạn nâng, hạ hoặc di chuyển. Việc tăng tốc và giảm tốc diễn ra mượt hơn, hạn chế hiện tượng rung giật và giúp hàng hóa ổn định trong quá trình vận chuyển.

Đối với các loại hàng có giá trị cao hoặc dễ hư hỏng, đây là yếu tố rất quan trọng để giảm rủi ro trong sản xuất.

Giảm hao mòn cơ khí

Khởi động mềm giúp giảm lực tác động lên:

Phanh cơ
Hộp giảm tốc
Tang cuốn
Cáp thép
Khớp nối

Nhờ đó tuổi thọ thiết bị được kéo dài, đồng thời giảm đáng kể chi phí bảo trì và thay thế linh kiện.

Tiết kiệm điện năng

Động cơ không cần hoạt động ở công suất tối đa trong mọi thời điểm. Biến tần tự động điều chỉnh tốc độ theo tải thực tế, giúp giảm điện năng tiêu thụ, đặc biệt đối với các hệ thống làm việc liên tục nhiều ca mỗi ngày.

Đảm bảo an toàn

Các dòng biến tần hiện đại đều tích hợp nhiều chức năng bảo vệ như:

Quá tải
Quá dòng
Quá áp
Quá nhiệt
Mất pha
Giới hạn hành trình
Phanh động năng

Một số model chuyên dụng còn hỗ trợ chống rung lắc tải (Anti-Sway) và Safe Torque Off (STO) nhằm tăng mức độ an toàn cho người vận hành.

Dễ tích hợp hệ thống tự động hóa

Biến tần hiện nay hỗ trợ nhiều giao thức truyền thông công nghiệp như:

PROFINET
PROFIBUS
EtherNet/IP
Modbus RTU
Modbus TCP
EtherCAT

Điều này giúp việc kết nối với PLC, HMI hoặc hệ thống SCADA trở nên đơn giản, đáp ứng yêu cầu của các nhà máy hiện đại.

Tiêu chí lựa chọn biến tần cho cẩu trục

Không phải dòng biến tần nào cũng phù hợp với ứng dụng nâng hạ. Khi lựa chọn, doanh nghiệp nên quan tâm đến các yếu tố sau:

Chọn đúng công suất

Nên xác định chính xác công suất và dòng điện định mức của động cơ. Đối với tải nâng hạ, thông thường nên lựa chọn biến tần có công suất dự phòng khoảng 10–20% để đảm bảo khả năng chịu tải trong quá trình vận hành.

Khả năng chịu quá tải

Ứng dụng cẩu trục thường phát sinh mô-men lớn ngay từ khi khởi động. Vì vậy, nên ưu tiên các dòng biến tần có khả năng chịu quá tải từ 150–200% trong thời gian ngắn.

Chế độ điều khiển

Đối với cơ cấu nâng hạ, điều khiển Vector Control hoặc Torque Control sẽ mang lại độ chính xác cao hơn so với điều khiển V/F thông thường.

Khả năng mở rộng

Nếu hệ thống có nhu cầu kết nối PLC hoặc quản lý tập trung, nên lựa chọn các dòng biến tần hỗ trợ nhiều chuẩn truyền thông để thuận tiện trong việc mở rộng sau này.

Hiện nay trên thị trường có nhiều dòng biến tần đáp ứng yêu cầu của hệ thống cẩu trục, từ các ứng dụng phổ thông đến những hệ thống nâng hạ tải trọng lớn hoạt động liên tục. Trong số đó, Yaskawa CR700, Yaskawa U1000 và Yaskawa A1000 là ba dòng sản phẩm được nhiều doanh nghiệp lựa chọn nhờ khả năng điều khiển ổn định, độ bền cao và tích hợp nhiều tính năng chuyên dụng.

Mỗi dòng biến tần được thiết kế để đáp ứng những nhu cầu khác nhau. Việc hiểu rõ đặc điểm của từng sản phẩm sẽ giúp doanh nghiệp lựa chọn giải pháp phù hợp với hệ thống hiện có.

1. Biến tần Yaskawa CR700 – Chuyên dụng cho hệ thống cẩu trục

Yaskawa CR700 được phát triển dành riêng cho các ứng dụng nâng hạ trong công nghiệp. Không chỉ đáp ứng yêu cầu điều khiển tốc độ chính xác, dòng biến tần này còn tích hợp nhiều chức năng hỗ trợ vận hành an toàn và giảm rung lắc khi di chuyển tải.

Thông số kỹ thuật

Điện áp: 3 pha 200 VAC và 400 VAC
Dải công suất:
- 0,4 – 110 kW (200 V)
- 0,4 – 315 kW (400 V)
Tần số đầu ra tối đa: 590 Hz
Khả năng chịu quá tải: 150% dòng định mức trong 60 giây

Tính năng nổi bật

Điều khiển chống rung lắc (Anti-Sway)

Khi xe cầu hoặc xe con tăng tốc và giảm tốc, tải thường dao động gây mất ổn định. Chức năng Anti-Sway giúp hạn chế hiện tượng này, rút ngắn thời gian vận chuyển và tăng độ an toàn.

Đồng bộ nhiều động cơ

Đối với các hệ thống cầu trục sử dụng nhiều động cơ kéo, CR700 có khả năng đồng bộ chuyển động mà không cần liên kết cơ khí phức tạp, giúp giảm chi phí đầu tư và đơn giản hóa việc lắp đặt.

Giám sát tải và phanh

Biến tần có thể theo dõi tải trọng, chiều dài cáp và trạng thái phanh trong thời gian thực. Điều này giúp người vận hành phát hiện sớm các bất thường để xử lý trước khi xảy ra sự cố.

Tích hợp chức năng an toàn

CR700 hỗ trợ Safe Torque Off (STO) đạt chuẩn SIL3/PLe, đáp ứng các yêu cầu nghiêm ngặt về an toàn trong môi trường công nghiệp.

Lợi ích khi sử dụng

Nâng hạ chính xác và ổn định.
Giảm rung lắc hàng hóa.
Kéo dài tuổi thọ động cơ và cơ cấu truyền động.
Giảm thời gian dừng máy để bảo trì.
Phù hợp với hệ thống cẩu trục hoạt động liên tục.

2. Biến tần Yaskawa U1000 – Giải pháp tiết kiệm năng lượng

Đối với các hệ thống cẩu trục có chu kỳ nâng hạ liên tục, lượng năng lượng sinh ra khi hãm động cơ rất lớn. Thay vì tiêu tán dưới dạng nhiệt qua điện trở xả, Yaskawa U1000 có thể tái sinh nguồn năng lượng này trở lại lưới điện.

Đây là điểm khác biệt giúp U1000 trở thành lựa chọn phù hợp cho các nhà máy muốn giảm chi phí điện năng.

Thông số kỹ thuật

Điện áp: 3 pha 200 V và 400 V
Dải công suất:
- 5,5 – 260 kW (400 V)
- 7,5 – 75 kW (200 V)
Tần số đầu ra tối đa: 400 Hz

Ưu điểm nổi bật

Công nghệ Matrix Converter

Không giống biến tần truyền thống, U1000 sử dụng công nghệ Matrix Converter cho phép chuyển đổi trực tiếp từ AC sang AC mà không cần mạch DC-Link.

Nhờ đó:

Giảm tổn hao điện năng.
Hạn chế phát sinh nhiệt.
Giảm sóng hài đầu vào.
Hệ số công suất luôn ở mức cao.

Tái tạo năng lượng

Trong quá trình hạ tải, động cơ đóng vai trò như máy phát điện.

U1000 thu hồi nguồn năng lượng này và trả ngược về hệ thống điện thay vì tiêu tán dưới dạng nhiệt, góp phần tiết kiệm đáng kể chi phí vận hành.

Thiết kế nhỏ gọn

Không cần điện trở hãm hoặc bộ tái sinh riêng nên kích thước tủ điện được tối ưu hơn, đồng thời giảm chi phí đầu tư thiết bị phụ trợ.

Khi nào nên chọn U1000?

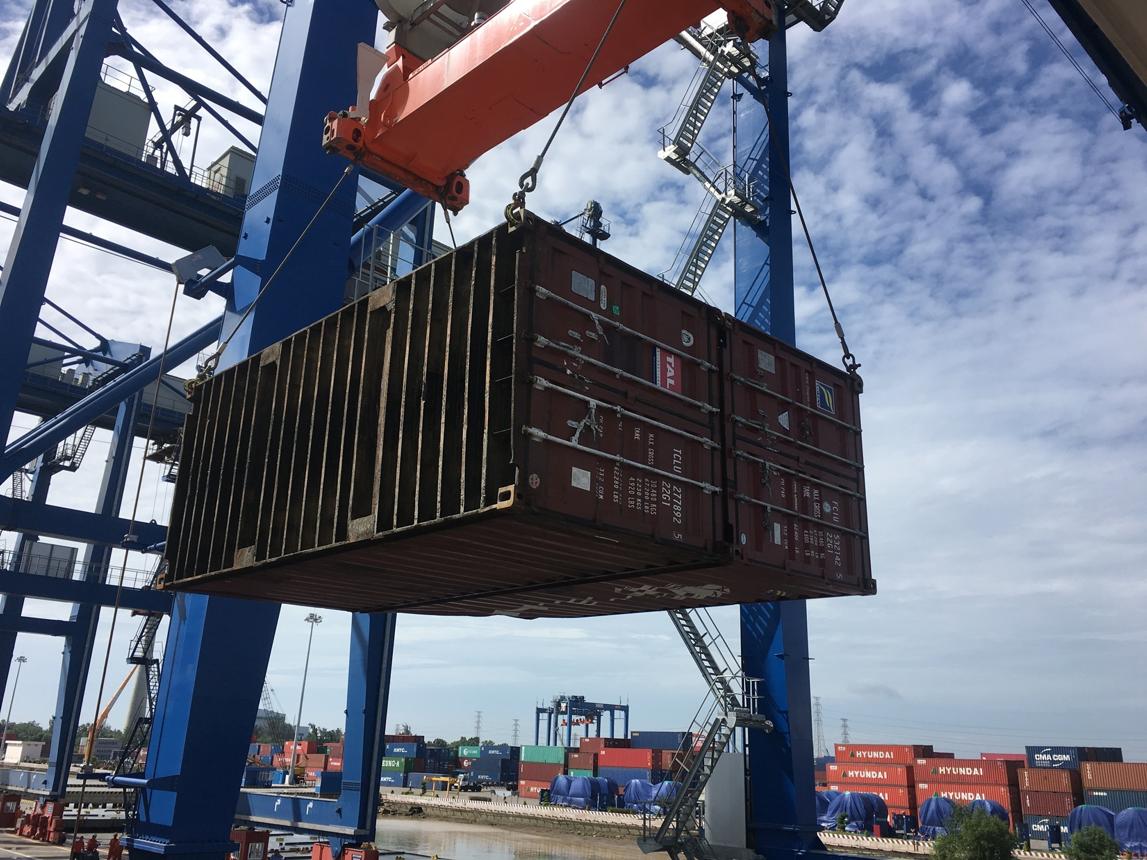

Cẩu trục tại cảng biển.
Hệ thống nâng hạ hoạt động nhiều ca.
Nhà máy có yêu cầu tiết kiệm điện.
Dây chuyền sản xuất có công suất lớn.

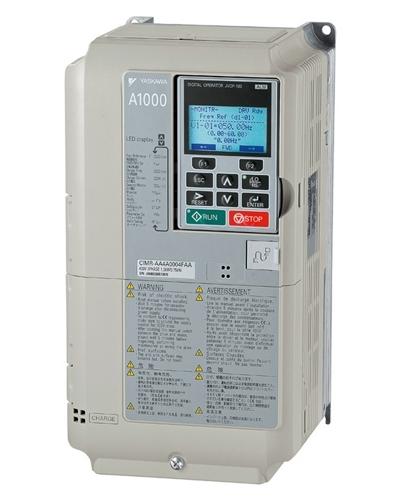

3. Biến tần Yaskawa A1000 – Linh hoạt cho nhiều ứng dụng

Yaskawa A1000 là dòng biến tần đa năng đã được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Đối với hệ thống cẩu trục, A1000 đáp ứng tốt các yêu cầu về mô-men lớn, điều khiển chính xác và khả năng tích hợp với hệ thống tự động hóa.

Thông số kỹ thuật

Công suất:
- 0,4 – 630 kW (400 V)
- 0,4 – 110 kW (200 V)
Tần số đầu ra tối đa: 400 Hz
Chế độ Heavy Duty: 150% trong 60 giây

Điểm mạnh

Điều khiển Vector

A1000 hỗ trợ điều khiển Vector vòng hở và vòng kín, giúp động cơ duy trì mô-men ổn định ngay cả khi chạy ở tốc độ thấp.

Auto Tuning

Biến tần có thể tự động nhận dạng thông số động cơ để tối ưu hiệu suất mà không cần hiệu chỉnh phức tạp.

Giao tiếp công nghiệp

Hỗ trợ nhiều giao thức truyền thông như:

PROFINET
PROFIBUS
EtherNet/IP
DeviceNet
Modbus TCP
Modbus RTU

Việc tích hợp vào hệ thống PLC và SCADA diễn ra nhanh chóng và thuận tiện.

Độ tin cậy cao

Thiết kế bền bỉ giúp A1000 hoạt động ổn định trong môi trường có bụi, nhiệt độ cao hoặc cường độ làm việc liên tục.

Ứng dụng phù hợp

A1000 thích hợp cho:

Cẩu trục trong nhà xưởng.
Hệ thống nâng hạ tự động.
Ngành thép.
Ngành cơ khí.
Xi măng.
Logistics.

Hướng dẫn lắp đặt và cài đặt biến tần cho cẩu trục

Việc lựa chọn đúng biến tần mới chỉ là bước đầu. Để hệ thống hoạt động ổn định trong thời gian dài, quá trình lắp đặt và cấu hình cũng cần được thực hiện đúng kỹ thuật. Dưới đây là những điểm quan trọng mà doanh nghiệp nên lưu ý.

1. Lựa chọn công suất phù hợp với tải

Đối với ứng dụng nâng hạ, động cơ thường phải khởi động với tải lớn và thay đổi liên tục. Vì vậy, không nên chọn biến tần chỉ dựa vào công suất ghi trên động cơ.

Ngoài công suất (kW), cần xem xét:

Dòng điện định mức của động cơ.
Mô-men khởi động yêu cầu.
Chu kỳ làm việc (Duty Cycle).
Tần suất nâng hạ trong ngày.
Điều kiện môi trường vận hành.

Trong nhiều trường hợp, việc lựa chọn biến tần lớn hơn khoảng 10–20% so với công suất động cơ sẽ giúp hệ thống hoạt động ổn định hơn.

2. Thiết lập thời gian tăng và giảm tốc hợp lý

Nếu thời gian tăng tốc quá ngắn, động cơ sẽ phải chịu dòng khởi động lớn, dễ phát sinh lỗi quá dòng hoặc làm rung tải.

Ngược lại, thời gian giảm tốc quá nhanh có thể khiến điện áp DC Bus tăng cao do năng lượng tái sinh.

Thông thường nên điều chỉnh:

Thời gian tăng tốc phù hợp với tải.
Thời gian giảm tốc theo khả năng hãm của hệ thống.
Kết hợp điện trở hãm hoặc bộ tái sinh năng lượng khi cần.

3. Đồng bộ hệ thống phanh

Đối với cơ cấu nâng hạ, phanh điện từ và biến tần phải hoạt động đồng bộ.

Nếu nhả phanh quá sớm hoặc đóng phanh quá muộn có thể dẫn đến:

Tải bị trôi.
Va đập cơ khí.
Mất an toàn cho người vận hành.

Các dòng biến tần chuyên dụng như Yaskawa CR700 hoặc Yaskawa A1000 đều hỗ trợ chức năng điều khiển phanh nhằm đảm bảo quá trình nâng hạ diễn ra chính xác.

4. Hạn chế nhiễu điện từ

Trong môi trường công nghiệp, biến tần thường làm việc gần nhiều thiết bị điện công suất lớn nên dễ phát sinh nhiễu.

Để hệ thống vận hành ổn định nên:

Sử dụng cáp chống nhiễu cho động cơ.
Tách riêng dây điều khiển và dây động lực.
Lắp bộ lọc EMC khi cần.
Tiếp địa đúng tiêu chuẩn.

Điều này giúp giảm lỗi truyền thông và tăng độ ổn định cho PLC, HMI cũng như cảm biến.

5. Kiểm tra trước khi đưa vào vận hành

Sau khi hoàn thành lắp đặt, nên chạy thử theo từng bước:

Kiểm tra chiều quay động cơ.
Chạy không tải.
Chạy với tải nhỏ.
Chạy đủ tải.
Kiểm tra các chức năng bảo vệ.

Nếu phát hiện rung bất thường, tốc độ không ổn định hoặc phát sinh cảnh báo, cần hiệu chỉnh lại thông số trước khi đưa vào vận hành chính thức.

6. Bảo trì định kỳ

Dù biến tần hiện đại có độ bền cao, việc kiểm tra định kỳ vẫn rất cần thiết.

Doanh nghiệp nên:

Vệ sinh quạt làm mát.
Kiểm tra nhiệt độ hoạt động.
Theo dõi điện áp và dòng tải.
Kiểm tra tuổi thọ tụ điện và quạt.
Sao lưu thông số cài đặt.

Việc bảo trì đúng kế hoạch giúp hạn chế thời gian dừng máy và kéo dài tuổi thọ thiết bị.

Câu hỏi thường gặp (FAQ)

Biến tần có bắt buộc phải sử dụng cho cẩu trục không?

Không bắt buộc, nhưng hầu hết các hệ thống cẩu trục hiện đại đều sử dụng biến tần để điều khiển tốc độ, giảm rung lắc và tăng độ an toàn khi vận hành.

Nên chọn biến tần tải nặng hay tải thường?

Đối với cơ cấu nâng hạ, nên ưu tiên dòng Heavy Duty (HD) vì khả năng chịu quá tải tốt hơn, đáp ứng yêu cầu mô-men lớn khi khởi động.

Có cần điện trở hãm không?

Nếu ứng dụng thường xuyên hạ tải hoặc giảm tốc nhanh thì nên sử dụng điện trở hãm hoặc bộ tái sinh năng lượng để bảo vệ biến tần và tăng hiệu quả vận hành.

Biến tần nào phù hợp nhất cho cẩu trục?

Yaskawa CR700: Chuyên dụng cho cẩu trục, nhiều tính năng nâng cao.
Yaskawa U1000: Phù hợp khi cần tiết kiệm điện và tái sinh năng lượng.
Yaskawa A1000: Đa năng, linh hoạt và dễ tích hợp với nhiều hệ thống.

Kết luận

Việc ứng dụng biến tần cho cẩu trục không chỉ giúp điều khiển quá trình nâng hạ chính xác hơn mà còn góp phần giảm tiêu hao năng lượng, hạn chế hao mòn cơ khí và nâng cao mức độ an toàn trong sản xuất.

Lựa chọn đúng dòng biến tần cần dựa trên nhiều yếu tố như tải trọng, chu kỳ làm việc, yêu cầu điều khiển và khả năng mở rộng của hệ thống.

Nếu doanh nghiệp cần giải pháp cho các ứng dụng cẩu trục, cầu trục hoặc nâng hạ công nghiệp, các dòng Yaskawa CR700, Yaskawa U1000 và Yaskawa A1000 là những lựa chọn đáng cân nhắc nhờ hiệu suất cao, độ bền tốt và khả năng đáp ứng nhiều yêu cầu kỹ thuật khác nhau.
